Motortreiber-IC LMD 18200

Der LMD18200 ist ein integrierter Treiber für DC- und Schrittmotoren, der speziell für Positionieraufgaben entwickelt wurde. Wichtige technische Merkmale sind:

• 3A Dauerstrom
• Versorgungsspannung bis 55V
• niedriger DRAIN-SOURCE-Widerstand
• TTL- und CMOS-kompatible Steuereingänge
• Überlastausgang bei 145 Grad
• Abschaltung der Motorausgänge bei 170 Grad
• interne Freilaufdioden
• kurzschlußfest

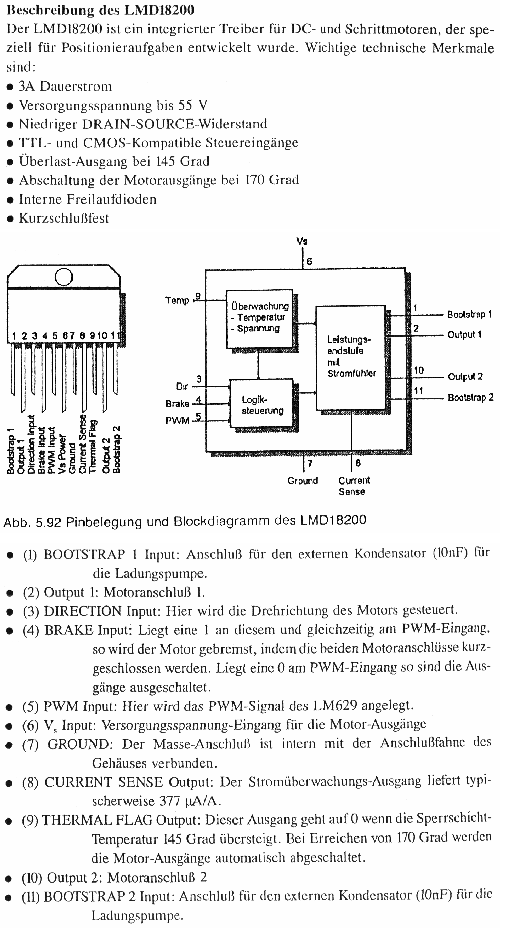

Pinbelegung des LMD18200

(1) BOOTSTRAP 1 Input: Anschluß für den externen Kondensator (10nF) für die Ladungspumpe.

(2) Output l: Motoranschluß 1.

(3) DIRECTION Input: Hier wird die Drehrichtung des Motors gesteuert.

(4) BRAKE Input: Liegt eine 1 an diesem und gleichzeitig am PWM-Eingang, so wird der Motor gebremst, indem die beiden Motoranschlüsse kurzgeschlossen werden. Liegt eine 0 am PWM-Eingang so sind die Ausgänge ausgeschaltet.

(5) PWM Input: Hier wird das PWM-Signal dcs LM629 angelegt.

(6) V S Input: Versorgungsspannung-Eingang für die Motor-Ausgänge

(7) GROUND: Der Masse-Anschluß ist intern mit der Anschlußfahne des Gehäuses verbunden.

(8) CURRENT SENSE Output: Der Stromüberwachungs-Ausgang liefert typi- scherweise 377 µA/A.

(9) THERMAL FLAG Output: Dieser Ausgang geht auf 0 wenn die Sperrschicht- Temperatur 145 Grad übersteigt. Bei Erreichen von 170 Grad werden die Motor-Ausgänge automatisch abgeschaltet.

(10) Output 2: Motoranschluß 2

(11) BOOTSTRAP 2 Input: Anschluß für den externen Kondensator (10nF) für die Ladungspumpe.

Der LMD18200 kostet in kleinen Stückzahlen ca. 34 DM + MWSt.
