RJ45 Verkabelung TYP 5 UTP/STP am HSG
Für 100BaseTX gibt es eine spezielle Paarnutzung. Genutzt werden die Anschlüsse 1 & 2
(TD) und 3 & 6 (RD). Diese müssen auch paarweise aufgelegt werden. Ein direktes
Auflegen der Paare (1&2, 3&4, 5&6, 7&8) fällt bei 10BaseT nicht weiter
auf. Nur wenn Sie das Kabel dann bei 100BaseTX einsetzen wollen, bekommen Sie auf der
Empfangsleitung (3&6 RD) Störungen und somit eine schlechtere Datenrate. Es ist ratsam
ALLE Adern im Stecker oder auf der Leiste aufzulegen um eine weiterführende Nutzung (z.B. VGAnyLan)
zu ermöglichen. Wichtig ist die Einhaltung der Belegung auf dem Stecker 1 - 8
Hier jetzt der RJ45 Stecker und die Kabel mit den Belegungen:

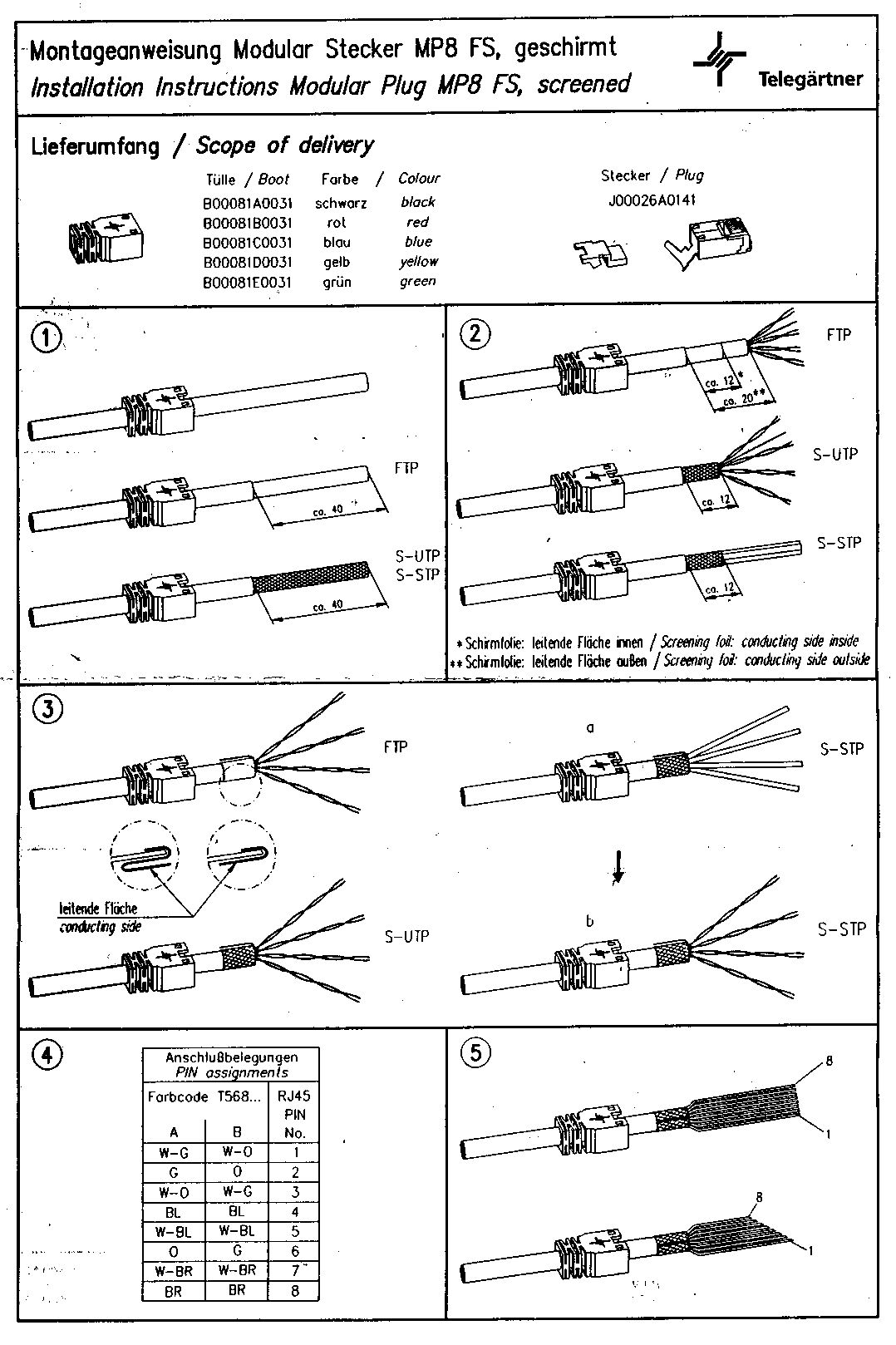

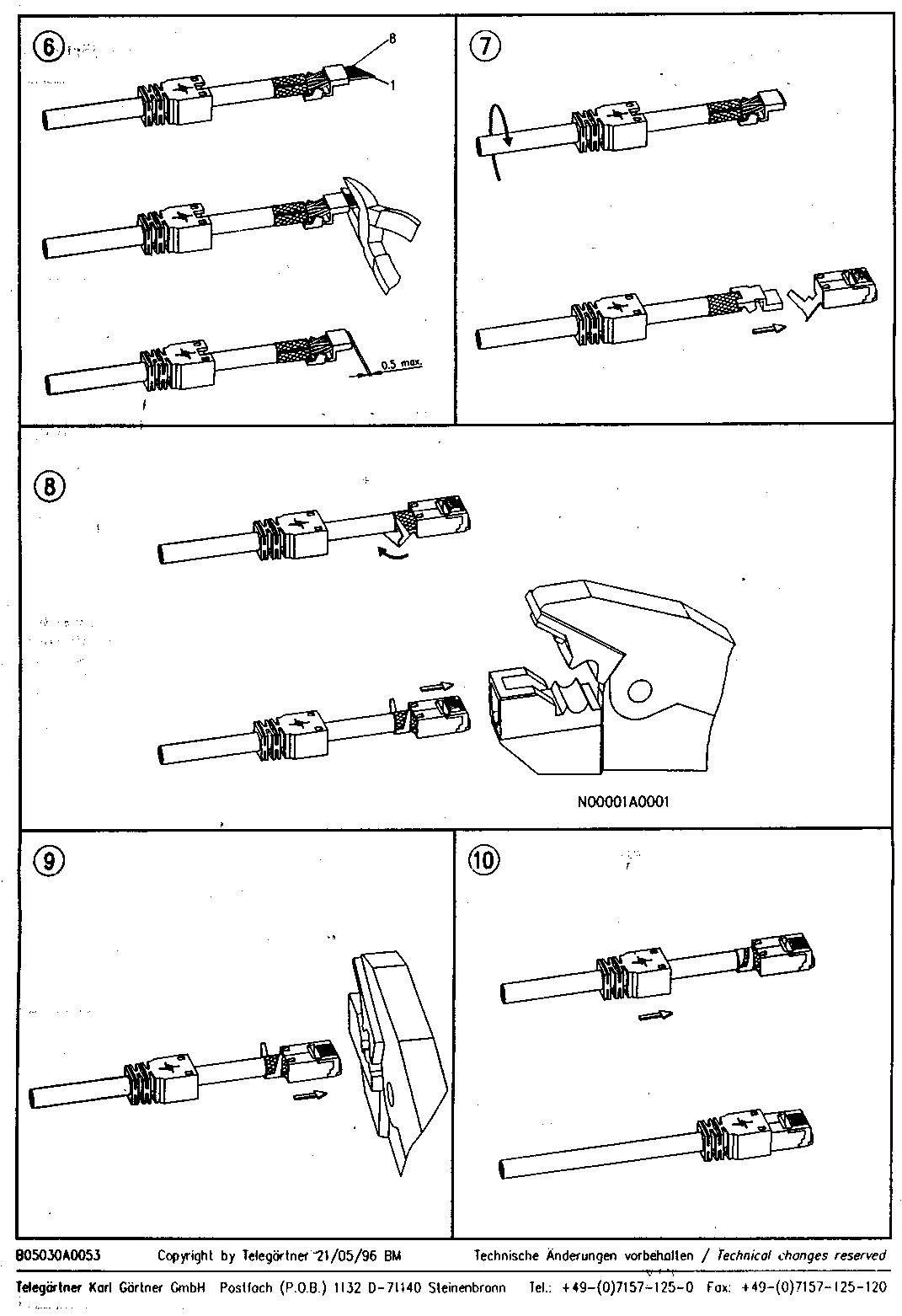

Wir haben uns zu der in der folgenden Skizze gezeigten Farbbelegung entschlossen:
